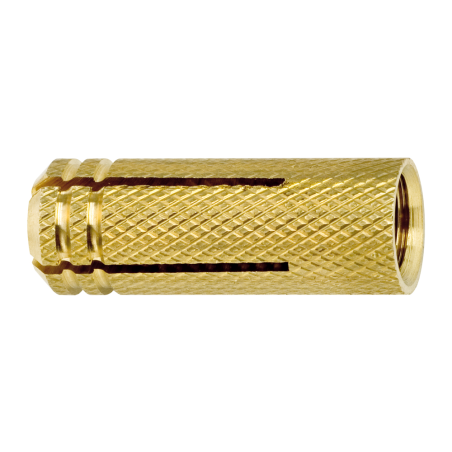

ME Mosadzná hmoždinka

Mosadzná hmoždinka s vnútorným závitom pre ľahké a stredné zaťaženie
ME Mosadzná hmoždinka
Product overview
CELO mosadzná hmoždinka ME zaisťuje vysoké hodnoty vyťahovania a zaistenie proti otáčaniu cez jemne zužujúci sa kužeľový závit, ako aj vysoko vrúbkovaný vonkajší povrch. Je možné rýchle odstránenie upínacieho prípravku. Nie je nutný žiadny nástroj na spriadanie, pretože sa uskutočňuje skrutkovaním metrickou skrutkou. Hĺbka nastavenia metrickej skrutky zodpovedá približne dĺžke kotvy (závisí tiež od pevnosti základného materiálu). Mosadzná hmoždinka je vhodná pre vonkajšie aplikácie.
Download documents
List of references
Filters
Priemer otvoru (mm)
5
6
8
10
12
15
20
Close
Hĺbka otvoru (mm)
18
22
27
35
39
46
50
Close
Hĺbka kotvenia (mm)
16
20
23
30
34
40
44
Close
Dĺžka kotvy [mm]
16
20
23
30
34
40
44
Close
Packaging type
Krabica
Blister
Close
Reference
9L4ME
9L5ME
9L6ME
9L8ME
9L10ME
9L12ME
9L16ME
5L6ME5
Priemer otvoru (mm)
5
6
8
10
12
15
20
8
Hĺbka otvoru (mm)
18
22
27
35
39
46
50
27
Hĺbka kotvenia (mm)
16
20
23
30
34
40
44
23
Dĺžka kotvy [mm]
16
20
23
30
34
40
44
-
Hĺbka zaskrutkovania (mm)
4/5 Dĺžka hmoždinky
4/5 Dĺžka hmoždinky
4/5 Dĺžka hmoždinky
4/5 Dĺžka hmoždinky
4/5 Dĺžka hmoždinky
4/5 Dĺžka hmoždinky
4/5 Dĺžka hmoždinky
4/5 Dĺžka hmoždinky
Packaging units
100
100
100
50
50
25
25
5
Packaging type
Krabica
Krabica
Krabica
Krabica
Krabica
Krabica
Krabica
Blister
Applications
  • Nástenný stojan
  • Závesná koľajnica
  • Objímky
  • Fasádne štruktúry
Further specifications

Key features:

  • Vrúbkovanie zaisťuje dobré antirotačné správanie
  • Rýchle odstránenie upínacieho prípravku
  • Nevyžaduje sa žiadny špeciálny inštalačný nástroj
  • Kotva odolná proti korózii, preto je vhodná aj pre vonkajšie použitie
Base materials
Suitable materials
Betón
Betón
Prírodný kameň
Prírodný kameň
Pevný kameň
Pevný kameň
Plná tehla
Plná tehla
Plné pieskovcové tehly
Plné pieskovcové tehly
Related products
How to install
Step 1
Step 2
Step 3
Step 4
